Stål tape lag løs rør udendørs kabel GYTS

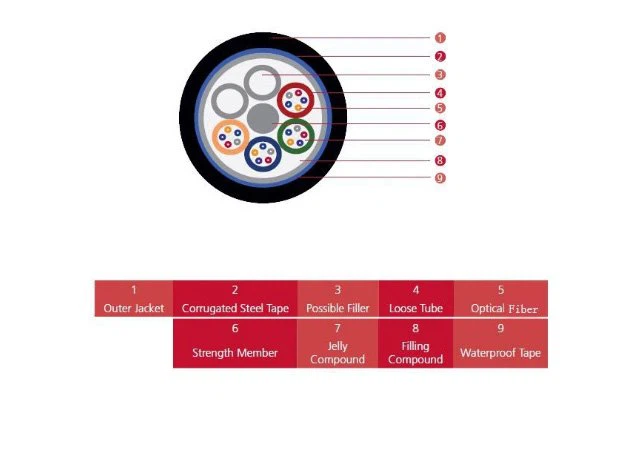

Stål Tape lag Loose Tube Udendørs Kabel GYTS, 2 ~ 144 fibre centrale styrke medlem (stål), gelé fyldt, fiber indeholdt løs rør og PP fyldstof (hvis det er nødvendigt) strandede, vand blokerer gelé, langsgående dækket af copolymer stål tape, PE ydre kappe. G652D SM fiber, detaljeret specifikation på din anmodning.
Funktioner:
Lav spredning og dæmpning
Korrekt design, præcis kontrol for fiber overskydende længde og forskellige stranding proces gør kablet fremragende mekaniske og miljømæssige egenskaber
Pansering af corrugate stål tape gøre kablet har gode egenskaber af fugt modstand og knuse modstand
Med lille kabeldiameter, let kabelvægt, let at lægge
Driftstemperatur : -40~+60 °C
Beskrivelse
Løs rør stil, optisk fiber kabel med metallisk central styrke medlem af ståltråd / strand og fugt barriere indre beklædt. Kabel beskyttet af en sort PE oversheath, egnet til kanal eller antenne anvendelse. Rør indeholder optisk single-mode eller multimode fibre farvekodet som pr farve kodning skema.

Parameter

Fiber tæller	Kabeldia.(mm)	Kabelneddr.	Min. bøjningsradius(mm)	Min. trækstyrke(N)	Min. knusningstryk (N/100mm)
Statisk tilstand	Dynamisk tilstand	Kort	Lang sigt	Kort	Lang
Udtrykket
-30	11	123	110	220	1500	600	1000	300
32-36	11.6	144	120	240	1500	600	1000	300
38-60	12.3	155	130	260	1500	600	1000	300
62-72	13.1	190	140	280	1500	600	1000	300
74-84	13.9	208	140	280	1700	600	1000	300
86-96	14.7	228	150	300	1800	600	1000	300
98-108	15.5	247	160	320	2000	600	1000	300
110-120	16.3	268	170	340	2200	600	1000	300
122-132	17.1	290	180	360	2300	600	1000	300
134-144	17.9	313	180	360	2500	600	1000	300

Element	Specifikation
Centralt styrkemedlem	Alle dielektiske FRP
Rørmateriale	Polybutylenterephtalate
Farve af løse rør	Blå, orange, grøn, tilbudsgiver kan tilbyde coloers og bør angives
Farve af fibre i per rør	Blå, orange, grøn, tilbudsgiver kan tilbyde coloers og bør angives
Rørfyldningsblanding	Thixotropic gelé
Kernefyldningsblanding	Pelrolcum gelé
Ripcord	Aramid eller polyester snor
Båndombrydning	Polyestertape
Markering af identifikationsbånd	AFPC syrien
Indvendig jakke	1,0±0,1 mm tykkelse
Rustning	Bølgepap ståltape
Ydre jakke	1,5±0,1 mm tykkelse
Overflademærkning	AFPC syrien
Optiske egenskaber
Dæmpning	1310nm 0,34dB/km 1383nm ≤ 0,34dB/km 1550nm ≤ 0,20dB/km 1625nm 0,24dB/km
Dæmpning vs bølgelængde Maks@difference	1285~1330nm 0,03dB/km 1525~1575nm ≤ 0,02dB/km
Dispersionskoefficient	1285~1340nm -3,0p/nm.km, 3,0 1550nm 18ps/nm.km 1625nm 22ps/nm.km
Nul spredning bølgelængde	131210nm
Nul spredningsskråning Typisk værdi	0.090ps/nm2.km 0.086ps/nm2.km
Pmd Max individuelle fiber Linkdesignværdi(M=20, Q=0,01%) Typisk værdi	≤0,2 √ km 0,1 √ km 0.04ps/√ km
Kabel cutoff bølgelængde	1260nm
Tilstandsfeltdiameter(MFD)	1310nm 9.20.4nm 1550nm 10.40.5nm
Effektivt gruppeindeks for brydning	1310nm 1.466 1550nm 1.467
Punkt diskontinuiteter	1310 ≤0.05dB 1550 0,05dB
Geometriske egenskaber
Beklædningsdiameter	til 124,80,7 mia.
Beklædning ikke-cirkularitet	≤0,7 pct.
Belægningsdiameter	245±5um
Fejl i belægningsbeklædningskoncentricitet	≤12,0um
Belægning ikke-cirkularitet	≤6,0 pct.
Fejl i kernebeklædningskoncentricitet	0,5um
Krølle (radius)	4 m
Leveringslængde	2,1~50,4 km/hjul
Miljømæssige karakteristika
Temperatur	0,05 dB/km, Induceret dæmpning ved -60~85
Temperaturfugthed cykling	≤0.05dB/km, induceret ved -10~85°C, 98%rRH
Watersoak d	≤0.05dB/km, Induceret dæmpning ved 23, i 30 dage
Fugtig varmeafhængighed	≤0.05dB/km, Induceret dæmpning ved 85 og 85% RH i 30 dage
Tør varme aldring	≤0.05dB/km, ved 85°C
Mekanisk specifikation
Bevistest	≥9.0N, ≥1,0%, ≥100kpsi, offline
Makrobøjning induceret dæmpning 1 vende en mandrel på 32mm diameter 100 vende en mandrel på 50mm diameter 100 vende en mandrel på 60mm diameter	≤0.05dB 1310/1550nm ≤0.05dB 1625nm ≤0.05dB
Belægningsstrimmelkraft	1.7N typisk gennemsnitlig kraft ≥1.3N, 8.9N peak force
Dynamisk stresskorrosionslighed	≥20
